JDB200シリーズコンピュータ周辺機器・画像装置用ケーブル

D sub-9S（メス）

写真はナット（嵌合固定台メスネ
ジ）付きですが、止めネジ（オス）
も取り付ける事も可能です。

┃集合高周波同軸ケーブル1.5C-2V　特性インピーダンス75Ω　3〜5本組

形式番号　JDB-9Sソケット（メス）
ナット（ネジ）の種類〔M2.6・M3・インチ〕
RoHS対応製品
D sub-9S（メス）D sub-9S（メス）

止めネジの交換はモールドの技術を生かし、止めネジのローレット部分（ツマミ）を引っ張るだけで、抜けます。（M2.6・M3・インチネジ）が自由に交換できます。

BNCレセプタクルカラーワッシャーをコネクタの色に合わせてご使用下さい。

見積及びご注文の方法

★掲載以外のコネクタの組み合わせをご希望の場合は、是非ご相談下さい。

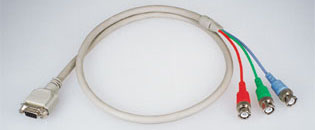

製品番号 JDB9P-201

製品番号 JDB9S-220
D sub-9S（メス）〜BNCコネクタ×3
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー

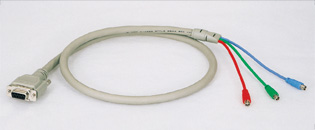

製品番号 JDB9S-226

製品番号 JDB9S-226
D sub-9S（メス）〜SMBコネクタ×3
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー

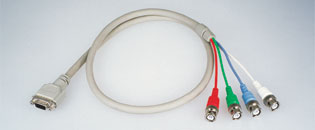

製品番号 JDB9S-221

製品番号 JDB9S-221
D sub-9S（メス）〜BNCコネクタ×4
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白

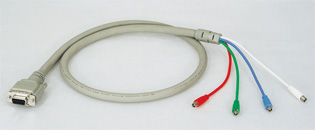

製品番号 JDB9S-227

製品番号 JDB9S-227
D sub-9S（メス）〜SMBコネクタ×4
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白
製品番号 JDB9S-222

製品番号 JDB9S-222
D sub-9S（メス）〜BNCコネクタ×5
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白・茶

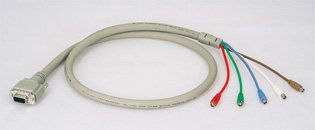

製品番号 JDB9S-228

製品番号 JDB9S-228
D sub-9S（メス）〜SMBコネクタ×5
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白・茶

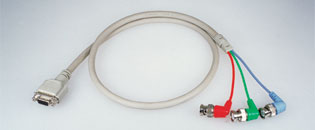

製品番号 JDB9S-223

製品番号 JDB9S-223
D sub-9S（メス）〜BNC-L型コネクタ×3
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー

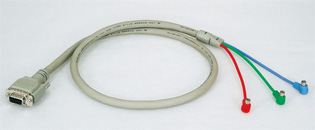

製品番号 JDB9S-229

製品番号 JDB9S-229
D sub-9S（メス）〜SMB-L型コネクタ×3
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー

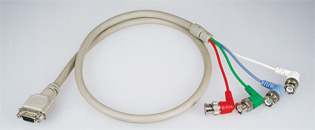

製品番号 JDB9S-224

製品番号 JDB9S-224
D sub-9S（メス）〜BNC-L型コネクタ×4
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白

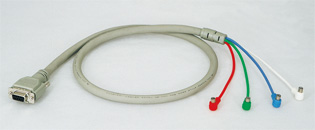

製品番号 JDB9S-230

製品番号 JDB9S-230
D sub-9S（メス）〜SMB-L型コネクタ×4
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白

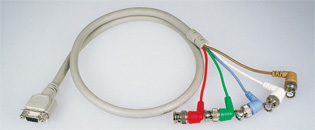

製品番号 JDB9S-225

製品番号 JDB9S-225
D sub-9S（メス）〜BNC-L型コネクタ×5
使用ケーブル：1.5C-2V 75Ω
BNCコネクタの色： 赤・緑・ライトブルー・白・茶

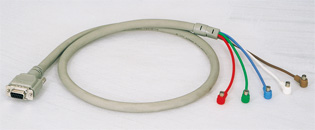

製品番号 JDB9S-231

製品番号 JDB9S-231
D sub-9S（メス）〜SMB-L型コネクタ×5
使用ケーブル：1.5C-2V 75Ω
SMBコネクタの色： 赤・緑・ライトブルー・白・茶

■外部導体（シールド）は、JIS規格よりも高密度編組シールド構造の特別仕様で製作されていますので、EMI対策に効果的です。
さらに高レベルの対策が必要な場合は、BNCコネクタ側にフェライトコアを内蔵することも出来ます。

コネクタとケーブルの接続に問題がございましたら、どんな事でもご相談ください。
